工控主板擴展槽選配指南：如何為工業應用選擇合適的擴展方案

在工業自動化領域，工控主板作為核心控制單元，其擴展能力直接決定了系統的功能性和適應性。觸翔科技作為專業的工控解決方案提供商，深知擴展槽選擇對工業應用的重要性。工控主板常見的擴展槽類型包括PCI、PCIe、Mini PCIe、M.2等，每種類型都有其特定的應用場景和性能特點。

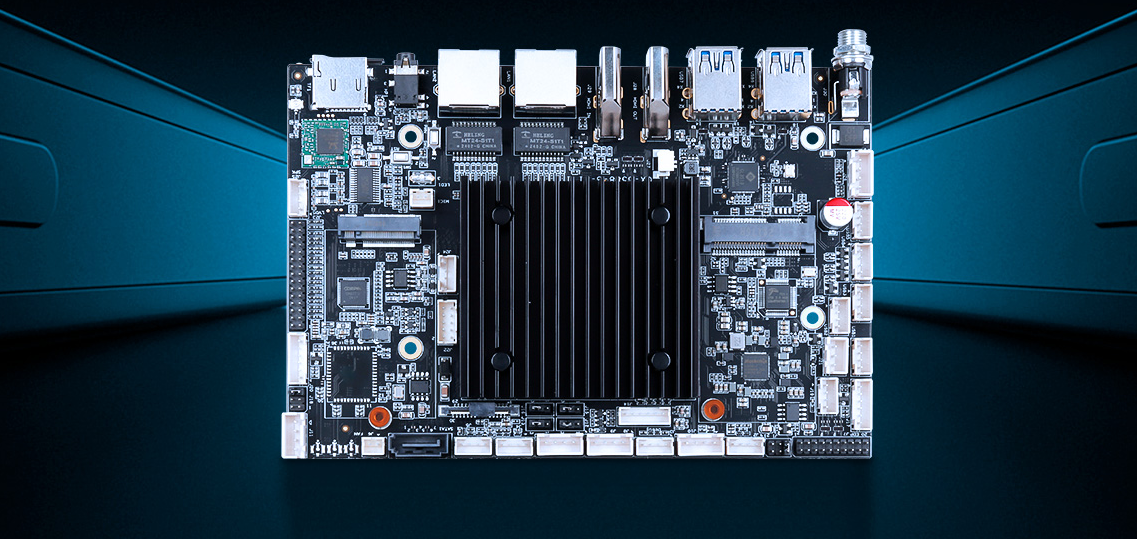

主流工控主板擴展槽類型詳解

1. PCI擴展槽

PCI(Peripheral Component Interconnect)是傳統的擴展槽標準，在工控領域仍有廣泛應用。觸翔科技的TX系列工控主板多配備PCI插槽，支持各類工業I/O卡、運動控制卡等擴展設備。PCI插槽的優勢在于兼容性強、成本低，適合對帶寬要求不高的工業應用場景。

2. PCIe擴展槽

PCI Express(PCIe)是目前主流的擴展接口標準，具有更高的帶寬和更低的延遲。觸翔工控主板提供的PCIe插槽包括x1、x4、x8和x16等多種規格：

• PCIe x1：適合網卡、串口卡等低帶寬設備

• PCIe x4/x8：支持高速數據采集卡、圖像采集卡

• PCIe x16：專為高性能GPU加速卡設計

3. Mini PCIe和M.2擴展接口

對于空間受限的工業應用，觸翔科技推薦采用Mini PCIe或M.2接口：

• Mini PCIe：常用于無線網卡、固態硬盤等小型擴展設備

• M.2接口：支持NVMe協議，提供極高的存儲性能，也適用于5G模塊等高速通信設備

工控主板擴展槽選配要點

1. 根據應用需求選擇擴展槽類型

• 數據采集系統：優先選擇PCIe x4或x8插槽，確保足夠的數據吞吐量

• 機器視覺應用：需要PCIe x16插槽支持高性能圖像采集卡

• 工業通信：Mini PCIe插槽適合安裝各類通信模塊

• 邊緣計算：M.2接口可擴展AI加速模塊

2. 考慮擴展槽的數量和布局

觸翔科技建議用戶在選配時考慮：

• 當前需要的擴展卡數量

• 未來可能的擴展需求

• 擴展卡之間的散熱空間

• 機箱內部的空間限制

3. 注意擴展槽的電氣特性

• 供電能力：高性能擴展卡可能需要額外供電

• 信號完整性：工業環境中的電磁干擾問題

• 防護等級：特殊工業環境可能需要加固型設計

觸翔科技工控主板擴展方案推薦

1. 入門級方案 - TX-2100系列

• 2×PCI插槽

• 1×PCIe x16插槽

• 4×USB 3.0接口

• 適合小型自動化設備、HMI等應用

2. 中端方案 - TX-3500系列

• 1×PCIe x16(Gen3)

• 2×PCIe x4(Gen2)

• 1×M.2 Key M接口

• 適合機器視覺、中等規模數據采集系統

3. 高端方案 - TX-5800系列

• 2×PCIe x16(Gen4)

• 3×PCIe x8(Gen3)

• 2×M.2 Key M接口

• 支持多GPU并行計算，適合AI工業檢測、高性能計算等場景

擴展槽使用與維護建議

1. 安裝注意事項：

   • 確保系統斷電后進行擴展卡安裝

   • 使用防靜電手環避免靜電損壞

   • 檢查擴展卡與插槽的兼容性

2. 散熱管理：

   • 高功耗擴展卡需要額外散熱措施

   • 保持?jǐn)U展槽之間有足夠的氣流空間

   • 觸翔工控主板提供優化的散熱風道設計

3. 長期維護：

   • 定期檢查擴展槽連接狀態

   • 清潔金手指接觸部位

   • 監控?cái)U(kuò)展設備的工作溫度

未來擴展技術展望

隨著工業4.0的發展，觸翔科技正在研發支持以下新技術的工控主板：

1. PCIe 5.0接口：帶寬翻倍，滿足超高分辨率工業相機需求

2. OCP擴展：開放計算項目標準，提高擴展靈活性

3. 光互連擴展：解決長距離、高帶寬傳輸挑戰

結語
選擇合適的工控主板擴展槽配置是構建穩定、高效工業控制系統的關鍵環節。觸翔科技憑借多年行業經驗，為客戶提供從選型咨詢到定制開發的全程服務，確保每一塊工控主板都能完美匹配客戶的擴展需求。無論是傳統的PCI擴展還是新興的M.2接口，觸翔工控主板都能提供可靠的解決方案，助力工業自動化應用發揮最大效能。
