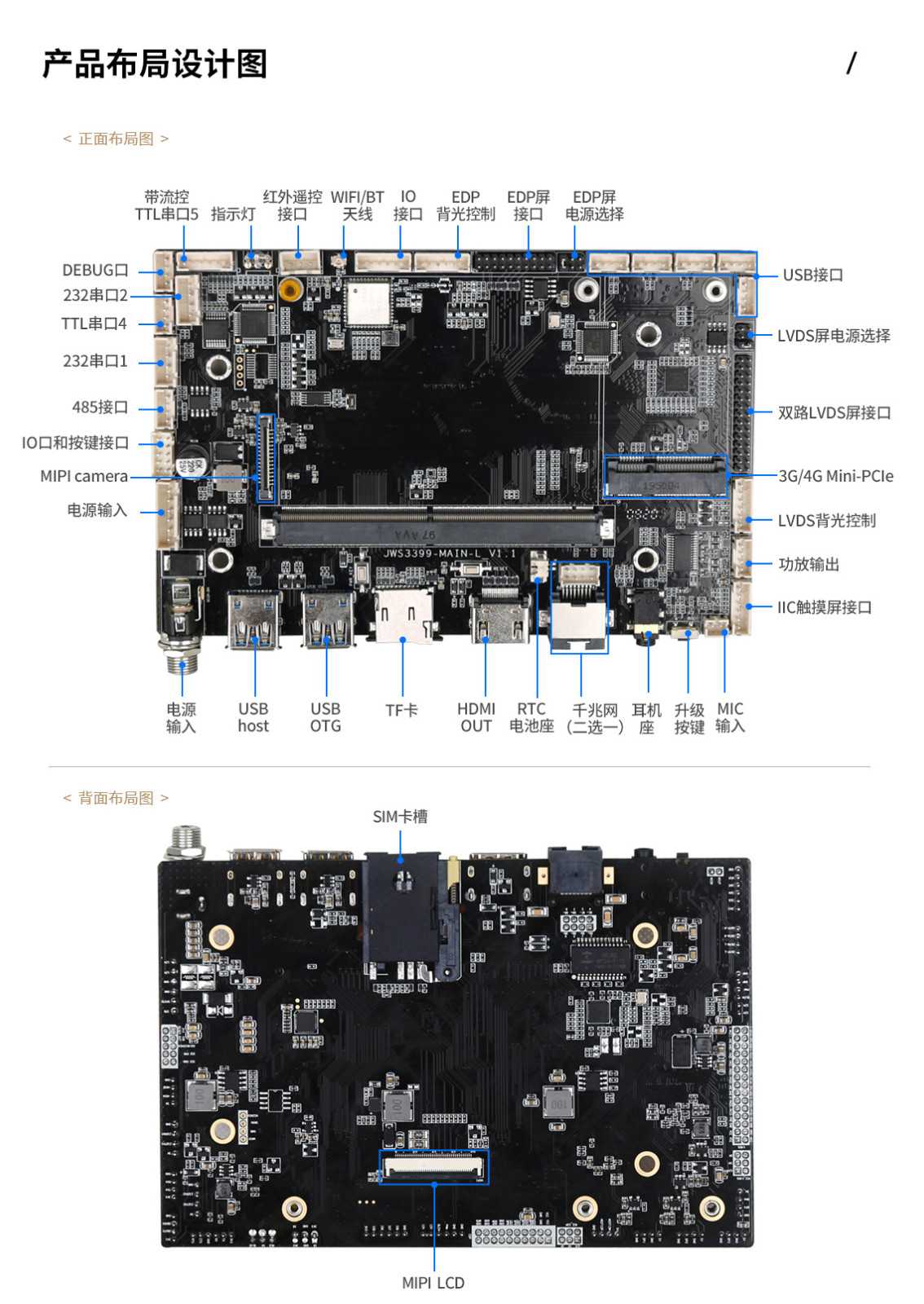

工控機主板接口大全

工控機應用領域非常廣泛，但是其工作起來都是通過各種接口連接傳輸數據的。所以想要更多了解工控機，那工控機主板接口必須清楚。

1、網口

網口是插網線的接口，也就是工控機上和路由器連接的接口。通常應用的網絡線全是T568b型的直連線，網絡接口的上邊有2個顯示燈代表是否有信號通過。對網口而言，并不是像USB2.0和3.0那樣用顏色來區別，不過也有些主板的網口支持顏色區分，比如Intel千兆網卡或者killer網卡，分別為藍色和紅色。

2、USB接口

工控機USB接口：USB接口是現階段最受歡迎的接口，最多可適用127個外部設備，能夠獨立供電，因而被廣泛應用。USB射頻連接器可以從主板上獲取500mA的電流量，并適用熱插拔，給予真真正正的1394連接作用?，F(xiàn)階段，USB接口也分成USB2.0、USB3.0、USB3.1等。關鍵在傳輸網絡帶寬、功能損耗層面。

3、PS/2接口

這是工控機舊式鍵盤和鼠標插口，綠色必須接鼠標，紫色必須接鍵盤，不支持熱插拔，如今的鼠標和鍵盤插口全是USB插口，即插即用，十分便捷。

4、音頻接口

能夠?qū)⒁纛l信號以光信號的方式傳送到聲卡等機器設備。REAR為5.1或者7.1聲道的后置環繞左右聲道接口，C/SUB為5.1或者7.1多聲道音箱的中置聲道和低音聲道，六孔的音頻接口還會有SIDE接口，是用來連接7.1的側置環繞左右聲道的接口。

5、顯示接口

也稱作短視頻圖型列陣(VGA)接口、D-Sub接口。LCD顯示器能直接接受數字信號，但是許多中低端商品應用VGA接口來配對VGA接口獨立顯卡。VGA接口是D型接口，上邊一共有15個針角是空的，分為3行，每排5個。VGA連接頭是獨立顯卡應用最廣泛的連接頭種類，大部分獨立顯卡都是有這種連接頭。

DVI數字輸入接口是DigitalVisualInterface的簡稱，模型為24針射頻連接器。DVI-A端口用以傳輸數字信號，工作方式與VGA同樣，非真正意義上的數據接口，DVI-D端口用以傳輸數字信號，是真真正正的數字信號接口。DVI-I端口用以傳輸適配的數據信號，并依據接口的主題活動針腳定義傳輸仿真模擬或數字信號。在其中DVI-I端口分成單路和雙通道內存。

6、CPU接口

首先詳細介紹工控機CPU插槽，這是安裝中央處理器的接口，Intel和AMD的插槽完全不同。簡單來說，英特爾和AMD的CPU不能互相運用，即使是同一工控機，也必須在與主板接口一致的插座上搭載CPU。

7、電源接口

講完CPU插槽再說詳細介紹一下CPU的供電系統插槽吧，通常情況下CPU供電系統全是由8pin插口出示的，一些較中低端的主板上會選用較為老的4pin插口，這兩種插口是適配的。

8、PCI插槽

PCI插槽是擴展硬件配置的最重要的插槽，通常用于擴展圖形處理器或單獨的圖形卡，而所有當前的PCI插槽都可以立即與CPU通信，不需要經過其他芯片，所以速度和帶寬都是非常高的。

也有某些工控機設備還可以插進到PCI-E插槽中，例如網口，USB轉接卡，聲卡等，但需要的帶寬就不像顯卡那么大了。

9、SATA插口

SATA插口都是較為普遍的插口，主要連接固態盤、光驅等設備，現階段主流是SATA3插口，與USB設備一起通過南橋芯片與CPU通信。

10、工控機串口

COM接口稱之為串行通信端口，現階段大部分主板都是有2個COM接口，即COM1和COM2，用以聯接串行通信電腦鼠標和外界調制調解器等。COM1接口的I/o詳細地址為03F8h-03FFh，終斷號為IRQ 4。針對COM2接口，1/O詳細地址為UZ-8n-02FFh，終斷序號為IRQ3。這說明，COM2接口優先選擇于COM1接口的回應，所以現階段目前市面上不容易尋找根據該接口的商品。

以上是工控機主板接口大全的一部分接口以及用途解釋，但是一般來說，大部分工控主板需要拓展更多接口，跟商業主板不一樣，工業主板在接口拓展方面能動性較強，且都是根據用戶需求而搭配。
